手押し台車のアシスト化
手押し台車の電動化
電動キャスター
重量物搬送補助駆動
CAIW-80FA/BAは、車輪内にモータを組み込んだインホイール構造で省スペース化を実現し、搬送機器への組み込み設計自由度を最大化したホイールモータです。
台車の車輪幅と同程度の薄型構造
製品省スペース化にも貢献
製品省スペース化にも貢献
ダイレクトドライブを採用
静音かつスムーズな走行に貢献
静音かつスムーズな走行に貢献
防塵防滴に対応
高耐久性と安全走行が可能
高耐久性と安全走行が可能

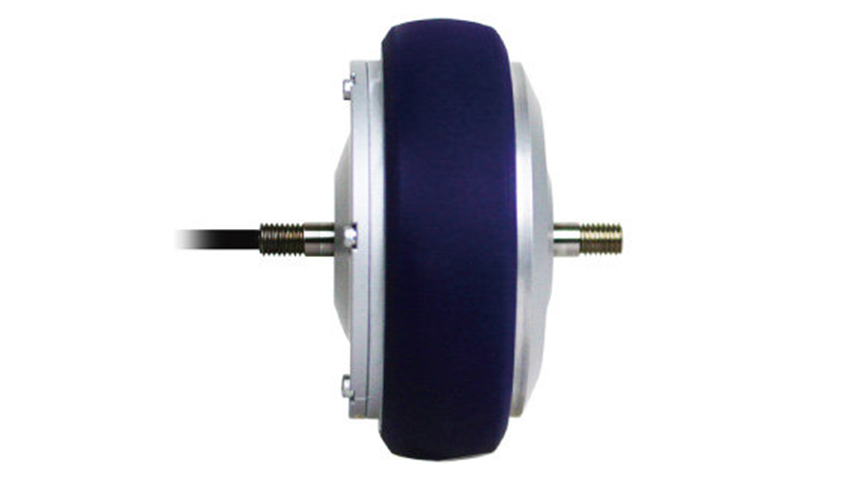

車輪の中にブラシレスモータを内蔵した薄型構造で幅は73 mm。
通常の台車の車輪と同程度に収まるため、手押し台車の車輪をそのまま置き換えることもできます。
アウターロータ型ブラシレスDCモータでダイレクトドライブを採用。
ギヤレス構造でバックラッシュもなくバックドライブトルクレス。
非通電時でもスムーズに動作します。
IP65により幅広い用途・環境に適用可能です。 (※口出部除く)
ほこりや水しぶきに対して耐久性を持ち、安全に使用することができます。
CAIW-80FA/BA基本データ
| ホイール外径 | Φ150 |
| 定格電圧 | 24 V (CAIW-80FA) / 36 V(CAIW-80BA) |
| 定格電流 | 12 A |
| 保護等級（IPコード） | 65 |
| 許容ラジアル荷重 | 1800 N |
| 定格トルク | 4 Nm |
| 最大回転数 | 180 rpm |
| 走行速度 | 5.1 km/h |
| 重量 | 3.0 kg |
| ブレーキ | – |
| エンコーダ | – |
外形図

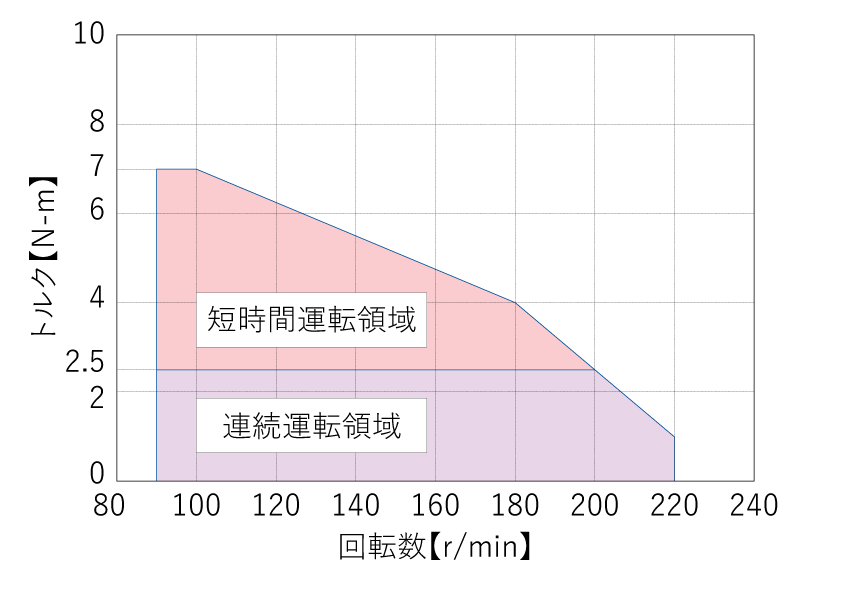

回転数 – トルク特性
- CAIW-80FA専用ドライバ24VまたはCAIW-80BA専用ドライバ36V条件の特性となります。
- 短時間運転領域 : 約10 秒以上で過負荷異常となり、STOP_MODE に従って停止します。
パッケージ内容
同梱品
- 本体
- モータドライバ
- ドライバ信号ケーブル（60 cm）
- ドライバ電源ケーブル（60 cm）
- ドライバ – モータ間接続ケーブル（30 cm）
- センサ – ドライバ間ケーブル（30 cm）
- センサケーブル用コンタクト & ハウジング
- モータケーブル用 ギボシ端子（JST）x 3
- 取扱説明書のご案内
電動アシスト台車をご検討の方
電動アシストユニットtascal
電動アシスト台車向け『ASPINA薄型電動ホイール』のCAIW-80BAは、株式会社ユーエイの電動アシストユニット「tascal」に搭載されています。お使いの手押し台車に、後付けで簡単に電動アシスト化を実現できます。
※tascalにはCAIW-80BAベースのカスタマイズ品が搭載されています。
